ورقة بيانات الألواح الشمسية|مرحبًا-عالم MO X10

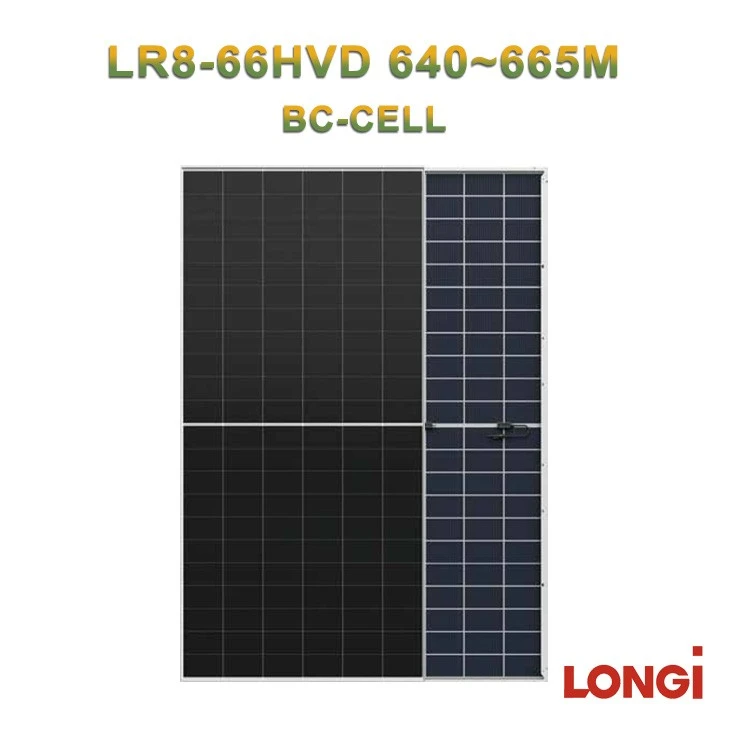

لوحة شمسية لونجي HPBC 665 واط
سلسلة LR8-66HVD (640W–665W) – N-TaiRay + HPBC 2.0 + 0وحدة BB للمشاريع الجمالية-الحساسة وعالية الموثوقية
تعد لوحة LONGi HPBC 665W الشمسية (الطراز LR8-66HVD، سلسلة Hi-MO X10 Scientist) الجيل التالي من مجموعة وحدات الاتصال الخلفية من LONGi-، المبنية على مادة رقاقة N-TaiRay وتقنية الخلايا HPBC 2.0 مع اتصال بيني 0BB (صفر بسبار). تم تقييمه بما يصل إلى 24.62% من كفاءة الوحدة و665 وات من الطاقة القصوى، وهو يوفر سطحًا أماميًا خاليًا من خطوط الشبكة بالكامل-أداء تظليل A+ مضاد-ومقاومة محسنة للشقوق الصغيرة-والسخونة الزائدة الموضعية - مما يجعله مناسبًا تمامًا للتركيبات التجارية المرئية معماريًا بالإضافة إلى مشاريع التوزيع عالية الموثوقية.
|
مسلسل |
نموذج |
نطاق الطاقة |
الكفاءة القصوى |
|
مرحبًا-عالم MO X10 |
LR8-66HVD |
640W – 665W |
24.62% |
الميزات الرئيسية للوحة الشمسية LONGi HPBC 665W
تعمل سلسلة LR8-66HVD على دمج مادة رقاقة N-TaiRay من LONGi مع تقنية خلايا HPBC (الاتصال الخلفي الهجين السلبي) من الجيل الثاني وتصميم اتصال داخلي 0BB - خطوة إلى الأمام من النظام الأساسي للخلية BC-المعياري، وقد تم تصميم الغرض- لتوفير كثافة طاقة أعلى ومظهر أكثر نظافة للوحدة -.
1. تقنية الخلايا المتقدمة – N-TaiRay + HPBC 2.0 + 0BB
يجمع HPBC 2.0 بين بنية التخميل التي تمت ترقيتها مع التوصيل البيني لشريط التوصيل (0BB) صفر-، مما يقلل من فقد المقاومة ويحسن التقاط الضوء عبر سطح الخلية. جنبًا إلى جنب مع مادة الرقاقة N-TaiRay، تعمل هذه المنصة على رفع كفاءة الوحدة إلى 24.62%، متفوقة على توليد خلايا BC- القياسية.
2. القيمة-المخرجات المضافة - أسلاك الطاقة بمقدار 30 وات+، A+ مضاد-التظليل
يوفر LR8-66HVD طاقة ذروة أعلى بأكثر من 30 وات من الوحدات التقليدية المماثلة في نفس المساحة، ويحمل تصنيف A+ ضد-التظليل - مما يعني أن اللوحة تحافظ على خرج أعلى عندما يكون جزء من المصفوفة مظللًا بالمداخن أو الحواجز أو الهياكل القريبة أو الصفوف المجاورة، وهي حالة شائعة في العالم الحقيقي على الأسطح التجارية.
3. التصميم الجمالي – لا توجد خطوط شبكة أمامية، وتكامل السيناريو
نظرًا لأن خلايا HPBC توجه جميع الموصلات إلى الجزء الخلفي من الخلية، فإن السطح الأمامي لا يحتوي على خطوط شبكة مرئية، مما يمنح الوحدة مظهرًا موحدًا، وكلها- سوداء. وهذا يجعل LR8-66HVD مناسبًا تمامًا للمشاريع التي يكون فيها التكامل البصري مهمًا - مثل واجهات المباني والمواقف وأسطح المنازل التي يمكن رؤيتها من مستوى الشارع أو من داخل المنشأة.
4. أمان محسّن - منع ارتفاع درجة الحرارة الموضعي، وتقليل التشققات الصغيرة-.
يقوم تصميم 0BB بتوزيع التيار عبر المزيد من نقاط الاتصال، مما يقلل من خطر النقاط الساخنة المحلية بسبب عيوب الخلايا أو التظليل الجزئي. ومع وجود بنية خلية أكثر إجهادًا بشكل متساوٍ، فإن هذا يقلل من احتمالية حدوث تشققات صغيرة- أثناء النقل والتركيب والتدوير الحراري على المدى الطويل-.
|
الكفاءة القصوى |
التسامح السلطة |
تدهور السنة الأولى |
التدهور السنوي (Y2-30) |
ضمان الطاقة |
|
24.62% |
0 ~ 3% |
< 1% |
0.35%/سنة |
30 سنة (خطية) |
ضمان الطاقة الخطي لمدة 30 عامًا
تدعم LONGi سلسلة LR8-66HVD مع ضمان لمدة 15 عامًا على المواد والصناعة، بالإضافة إلى ضمان إنتاج الطاقة الخطي لمدة 30 عامًا، بما يتوافق مع شروط الضمان لمجموعة Hi-MO X10 Scientist الأوسع.
|
معلم الضمان |
السنة 10 |
سنة 20 |
سنة 30 |
|
الحد الأدنى من الطاقة المضمونة |
95.85% |
92.35% |
88.85% |
الخصائص الكهربائية – شركة الاتصالات السعودية
تم اختباره في ظروف الاختبار القياسية (STC): الإشعاع 1000 وات/م2، درجة حرارة الخلية 25 درجة، طيف AM1.5G. تفاوت قياس الطاقة: ±3%. متغير 665 واط (الموضح أدناه) هو التصنيف الرئيسي المشار إليه في عنوان هذه الصفحة.
|
نوع الوحدة |
ماكس (ث) |
المركبات العضوية المتطايرة (الخامس) |
إيسك (أ) |
فمب (الخامس) |
عفريت (أ) |
كفاءة |
|
LR8-66HVD-640M |
640 |
49.52 |
16.38 |
40.78 |
15.69 |
23.69% |
|
LR8-66HVD-645M |
645 |
49.62 |
16.46 |
40.88 |
15.78 |
23.88% |
|
LR8-66HVD-650M |
650 |
49.72 |
16.54 |
40.98 |
15.86 |
24.06% |
|
LR8-66HVD-655M |
655 |
49.82 |
16.62 |
41.08 |
15.94 |
24.25% |
|
LR8-66HVD-660M |
660 |
49.92 |
16.70 |
41.18 |
16.03 |
24.43% |
|
LR8-66HVD-665M (الرئيسية) |
665 |
50.02 |
16.78 |
41.28 |
16.11 |
24.62% |
كسب الطاقة الخلفي-الجانبي (مرجع ثنائي الجانب، يعتمد على 645 وات)
وباعتبارها وحدة ثنائية الجانب-، يمكن أن يزيد الناتج الفعلي مع زيادة الإشعاع الجانبي الخلفي- اعتمادًا على ارتفاع التثبيت، والبياض، وتكوين الأرفف.
|
كسب بماكس |
ماكس (ث) |
المركبات العضوية المتطايرة (الخامس) |
إيسك (أ) |
فمب (الخامس) |
عفريت (أ) |
|
+5% |
677 |
49.62 |
17.28 |
40.88 |
16.57 |
|
+10% |
710 |
49.62 |
18.11 |
40.88 |
17.36 |
|
+15% |
744 |
49.72 |
18.93 |
40.98 |
18.15 |
|
+20% |
776 |
49.72 |
19.75 |
40.98 |
18.94 |
|
+25% |
808 |
49.72 |
20.58 |
40.98 |
19.73 |
المعلمات الميكانيكية
على الرغم من انخفاض عدد الخلايا عن سلسلة LR7-72HVD، فإن LR8-66HVD تستخدم خلايا HPBC ذات تنسيق أكبر وتشترك في نفس البصمة الخارجية - مما يسمح لها بالدخول في نفس خطط الأرفف والتخطيط.
|
المعلمة |
مواصفة |
|
اتجاه الخلية |
132 خلية (6 × 22) |
|
صندوق التقاطع |
IP68، ثلاثة الثنائيات |
|
كابل الإخراج |
4 مم²، +400/-200 مم (قابل للتخصيص حتى ±1400 مم) |
|
زجاج |
زجاج مزدوج، 2.0 + 2.0ملم نصف-مقسّى |
|
إطار |
سبائك الألومنيوم بأكسيد |
|
وزن |
33.5 كجم |
|
أبعاد |
2382 × 1134 × 30 ملم |
|
التعبئة والتغليف |
36 قطعة/منصة · 144 قطعة/حاوية GP مقاس 20 بوصة · حاوية 720 قطعة/40 بوصة HC |
معلمات التشغيل والتحميل الميكانيكي
|
معلمة التشغيل |
قيمة |
التحميل الميكانيكي |
قيمة |
|
درجة حرارة التشغيل |
-40 درجة إلى +85 درجة |
الجانب الأمامي ماكس. تحميل ثابت |
5400 باسكال |
|
التسامح انتاج الطاقة |
0 ~ 3% |
الجانب الخلفي ماكس. تحميل ثابت |
2400 باسكال |
|
الحد الأقصى لجهد النظام |
تيار مستمر 1500 فولت (IEC) |
اختبار هيلستون |
25 ملم @ 23 م/ث |
|
الحد الأقصى لتقييم سلسلة الصمامات |
35 A |
فئة الحماية |
الدرجة الثانية |
|
درجة حرارة خلية التشغيل الاسمية. |
45 ± 2 درجة |
ثنائية الوجه |
75 ± 5% |
|
تصنيف النار |
IEC الفئة ج |
معاملات درجة الحرارة (STC)
|
معامل |
قيمة |
|
معامل درجة الحرارة Isc |
+0.050%/ درجة |
|
معامل درجة الحرارة للمركبات العضوية المتطايرة |
-0.200%/ درجة |
|
معامل درجة الحرارة Pmax |
-0.260%/ درجة |
الشهادات
IEC 61215, IEC 61730 – مؤهلات التصميم وشهادة السلامة للوحدات الكهروضوئية
الأيزو 9001:2015 – نظام إدارة الجودة
الأيزو 14001:2015 – نظام الإدارة البيئية
ISO 45001:2018 – نظام إدارة الصحة والسلامة المهنية
IEC 62941 - إرشادات لتأهيل تصميم الوحدة والموافقة على النوع
التطبيقات الموصى بها
المواقع التجارية المرئية معمارياً
مواقف السيارات، والمظلات، والواجهات، وأسطح المنازل-المواجهة للشوارع حيث يعمل السطح الأمامي الأسود -الحر والموحد-الخط الشبكي على تحسين المظهر النهائي للتركيب.
أسطح المنازل التجارية المظللة جزئيًا
تستفيد المواقع التي تحتوي على مداخن، أو وحدات HVAC، أو حواجز، أو صفوف متجاورة تلقي بظل دوري من تصنيف A+ المضاد للتظليل- الخاص باللوحة، والذي يحد من فقدان المخرجات نتيجة التغطية الجزئية.
-موثوقية عالية،-عمليات تثبيت للدورة-طويلة
تستفيد المشروعات التي تكون فيها نقاط الاتصال طويلة الأمد-ومقاومة التشققات الدقيقة-ذات أهمية - مثل المحافظ التجارية والصناعية الكبيرة ذات آفاق التشغيل والصيانة الطويلة - من التوزيع الحالي الأكثر توازنًا لتصميم 0BB.
LR8-66HVD (HPBC 2.0) مقابل LR7-72HVD (BC-Cell)
تقع كلتا السلسلتين ضمن خط LONGi's Hi-MO X10 Scientist وتشترك في نفس نطاق الطاقة 640-665 واط والأبعاد الخارجية وشروط الضمان - ولكنها تختلف في تقنية الخلايا والتقييمات الكهربائية وحالة الاستخدام المثالية. استخدم الجدول أدناه لمطابقة الوحدة الصحيحة مع أولويات المشروع.
|
يصف |
LR8-66HVD (HPBC 2.0 – هذه الصفحة) |
LR7-72HVD (خلية BC) |
|
تكنولوجيا الخلايا |
N-TaiRay + HPBC 2.0 + 0BB |
رقاقة TaiRay + خلية BC- |
|
تخطيط الخلية |
132 خلية (6 × 22) |
144 خلية (6 × 24) |
|
نطاق الطاقة |
640W – 665W |
640W – 665W |
|
أقصى كفاءة للوحدة |
24.62% |
24.6% |
|
التسامح السلطة |
0 ~ 3% |
0 ~ 3% |
|
السنة 1 / التدهور السنوي |
< 1% / 0.35% per year |
< 1% / 0.35% per year |
|
ماكس سلسلة فيوز التقييم |
35 A |
30 A |
|
ثنائية الوجه |
75 ± 5% |
70 ± 5% |
|
تصنيف النار |
IEC الفئة ج |
UL نوع 29 / IEC فئة C |
|
الجانب الأمامي-الجمالي |
لا توجد خطوط شبكية أمامية، وجميعها-لون أسود موحد |
السطح الأمامي القياسي BC |
|
التسامح التظليل |
أداء A+ ضد-التظليل |
معيار |
|
مقاومة الجزئي -للكسر / نقطة الاتصال |
يعمل تصميم 0BB على تقليل الشقوق-الصغيرة وارتفاع درجة الحرارة الموضعي |
الموثوقية القياسية قبل الميلاد |
|
الوزن / الأبعاد |
33.5 كجم / 2382 × 1134 × 30 ملم |
33.5 كجم / 2382 × 1134 × 30 ملم |
|
ضمان |
منتج لمدة 15 عامًا / طاقة خطية لمدة 30 عامًا |
منتج لمدة 15 عامًا / طاقة خطية لمدة 30 عامًا |
|
أفضل ملاءمة |
جمالية-تظليل حساس وجزئي-ومواقع تجارية/معمارية مرئية |
التوزيع للأغراض العامة-والأسطح التجارية |
باختصار: اختر LR8-66HVD (HPBC 2.0) حيث يكون مظهر واجهة-الوحدة النمطية، أو تسامح التظليل الجزئي-، أو مقاومة التشققات/نقاط الاتصال الدقيقة- المضافة من الأولويات. اختر LR7-72HVD (BC-Cell) للمشاريع التجارية ومشاريع التوزيع ذات الأغراض العامة حيث يكون أداء BC القياسي وهامش ارتفاع الصمامات الأعلى قليلاً كافيًا.
التعليمات
Q: ماذا يعني HPBC 2.0 على لوحة LONGi 665W؟
ج: يشير HPBC إلى Hybrid Passivated Back Contact - وهي بنية الخلية التي تنقل جميع نقاط الاتصال الكهربائية إلى الجزء الخلفي من الخلية. يضيف الإصدار 2.0 طبقة تخميل مطورة واتصالًا بينيًا بمقدار 0BB (شريط توصيل صفري) لتقليل فقد المقاومة وزيادة الكفاءة.
Q: ما هو 0BB ولماذا يهم؟
ج: يقوم 0BB بإزالة أشرطة التوصيل التقليدية من سطح الخلية، واستبدالها بمخطط اتصال موزع. يؤدي هذا إلى تقليل فقدان التظليل على الخلية نفسها ونشر التيار عبر المزيد من نقاط الاتصال، مما يقلل من خطر ارتفاع درجة الحرارة الموضعية والشقوق- الدقيقة.
Q: كيف يختلف LR8-66HVD عن LR7-72HVD؟
ج: كلاهما من وحدات عائلة BC-في سلسلة Hi-MO X10 Scientist بنفس نطاق الطاقة والمساحة، ولكن LR8-66HVD يستخدم HPBC 2.0 مع تقنية 0BB، ويصل إلى كفاءة أعلى قليلاً (24.62% مقابل 24.6%)، ويضيف أداء تظليل A+ مضاد-وسطح أمامي خالٍ تمامًا من خطوط الشبكة. انظر جدول المقارنة أعلاه للحصول على التفاصيل الكاملة.
Q: هل لوحة LONGi HPBC 665W مناسبة للأسطح المظللة جزئيًا؟
ج: نعم. تم تصميم تصنيف مقاومة التظليل A+- خصيصًا لتقليل فقد الطاقة عندما يتم تظليل جزء من المصفوفة بواسطة عوائق مثل فتحات التهوية، أو الحواجز، أو الهياكل القريبة.
Q: ما الضمان الذي يحمله LR8-66HVD؟
ج: إنه يحمل ضمانًا لمدة 15 عامًا على المواد والصناعة، بالإضافة إلى ضمان إنتاج الطاقة الخطية لمدة 30 عامًا، مما يضمن ما لا يقل عن 88.85% من الطاقة المقدرة في العام 30.
Q: كم عدد الألواح التي تناسب حاوية الشحن؟
ج: التغليف القياسي هو 36 لوحًا لكل منصة نقالة، وحوالي 144 لوحًا لكل حاوية GP مقاس 20 قدمًا، وحوالي 720 لوحًا لكل حاوية HC مقاس 40 قدمًا - مطابقة لسلسلة LR7-72HVD.
