باعتباره مكونًا مهمًا لمحطة الطاقة بأكملها، يتم توصيل العاكس بمكونات DC في الأعلى والمعدات المتصلة بالشبكة في الأسفل. بشكل أساسي، يمكن الكشف عن جميع معلمات محطة الطاقة بواسطة العاكس. في حالة حدوث أي شيء غير طبيعي، يمكن التحقق من الحالة الصحية للمعدات الداعمة لمحطة الطاقة من خلال المعلومات التي يغذيها العاكس. فيما يلي ملخص لبعض معلومات الأخطاء الشائعة والحلول الخاصة بالعاكسات الكهروضوئية.

سبب الخطأ

يشير إلى أن التيار الكهربائي غير متصل أو أن قاطع دائرة التيار المتردد مفصول، مما يتسبب في فشل العاكس في اكتشاف جهد التيار الكهربائي.

حل

1. تحديد ما إذا كانت شبكة الكهرباء متوقفة أم لا. إذا كانت شبكة الطاقة متوقفة عن العمل، فانتظر حتى تستأنف شبكة الطاقة إمداد الطاقة.

2. إذا كانت شبكة الطاقة طبيعية، استخدم نطاق جهد التيار المتردد للمقياس المتعدد لقياس ما إذا كان جهد خرج التيار المتردد طبيعيًا. قم أولاً بقياس منفذ إخراج العاكس وتحقق مما إذا كانت هناك مشكلة في جانب إخراج العاكس. إذا لم تكن هناك مشكلة، فسيتم فصل جانب التيار المتردد الخارجي. تحقق من مفتاح الهواء ومفتاح السكين وواقي الجهد الزائد والجهد المنخفض ومفاتيح الأمان الأخرى بحثًا عن أي تلف أو انقطاع الاتصال.

سبب الخطأ:

عندما يتم توصيل توليد الطاقة الكهروضوئية بشبكة الطاقة من جانب المستخدم، سيزداد الجهد الكهربائي عند نقطة الوصول. كلما زادت المقاومة الداخلية لشبكة الكهرباء، زادت الزيادة. كلما اقتربنا من المحول، كلما كانت مقاومة الخط أصغر، وقل تقلب شبكة الطاقة، وكلما اقتربنا من نهاية شبكة الطاقة، كلما زاد طول الخط، زاد تقلب الجهد.

لذلك، عندما يتم توصيل العاكس بشبكة الطاقة بعيدًا عن المحول، فإن بيئة عمل الشبكة الخاصة بالعاكس ستصبح سيئة للغاية. بعد تجاوز الحد الأعلى لجهد عمل العاكس، سيقوم العاكس بالإبلاغ عن خطأ ويتوقف عن العمل.

وفقًا لمتطلبات حماية الجهد الزائد/الجهد المنخفض على جانب خرج التيار المتردد للمواصفات الفنية للعاكس المتصل بشبكة الطاقة الكهروضوئية (NB/T32004-2018): عندما يتجاوز الجهد عند طرف خرج التيار المتردد للعاكس الحد المسموح به نطاق الجهد لشبكة الطاقة، يُسمح للعاكس بفصل مصدر الطاقة عن شبكة الطاقة، ويجب إصدار إشارة تحذير عند فصله. عندما يعود جهد الشبكة إلى نطاق الجهد المسموح به، يجب أن يكون العاكس قادرًا على البدء والتشغيل بشكل طبيعي.

حل:

حاول وضع نقطة الوصول لمحطة الطاقة الكهروضوئية بالقرب من طرف خرج المحول لتقليل فقد الخط.

2. حاول تقصير طول خط طرف إخراج التيار المتردد للعاكس، أو استخدم كابلات نحاسية أكثر سمكًا لتقليل فرق الجهد بين العاكس والشبكة.

3. الآن معظم المحولات المتصلة بالشبكة لديها وظيفة تنظيم جهد التيار المتردد. يمكنك الاتصال بالشركة المصنعة لتوسيع نطاق جهد التيار المتردد للتكيف مع تقلبات جهد الشبكة.

4. إذا أمكن، يمكن خفض جهد الخرج للمحول بشكل مناسب.

سبب الخطأ:

العاكس لديه وظيفة الكشف عن مقاومة العزل لجانب التيار المستمر. عندما يكتشف أن الأقطاب الموجبة والسالبة للتيار المستمر لها مقاومة للأرض أقل من 50 كيلو كيو، سيبلغ العاكس أن "مقاومة العزل الكهروضوئي منخفضة جدًا" لمنع جسم الإنسان من الاتصال بالجزء المباشر من اللوحة والأرض عند في نفس الوقت، مما يسبب خطر حدوث صدمة كهربائية.

تشمل العوامل المؤثرة: تسرب مكون التيار المستمر، وتلف عزل الكابل، والرطوبة في الجزء الحي المكشوف، وضعف التأريض لقوس المكون، والرطوبة العالية في الطقس وبيئة محطة الطاقة، وما إلى ذلك.

حل:

افصل قاطع دائرة التيار المتردد والتيار المستمر، واستخدم مفتاح التفكيك MC4 الخاص لإزالة الأقطاب الموجبة والسالبة لسلسلة اختبار التيار المستمر للتأكد من تأريض دعامة المكونات بشكل موثوق، واستخدم نطاق ميغا أوم المتعدد، وقم بتوصيل سلك الاختبار الأحمر إلى الموجب قطب السلسلة، والاختبار الأسود يؤدي إلى الأرض، وقراءة المعاوقة المقاسة لكل قطب موجب على الأرض، ثم قم بتوصيل اختبار الأحمر إلى القطب السالب للسلسلة، ثم قراءة المعاوقة من كل قطب سلبي على الأرض. إذا كان أكبر من 50 كيلو أوم، فهذا يعني أن عزل السلسلة موثوق به. إذا كانت أقل من أو تساوي 50kΩ، فهذا يعني أن هناك مشكلة في عزل السلسلة. يمكنك التحقق من حالة الكابل للسلسلة بشكل منفصل لمعرفة ما إذا كان هناك أي ضرر أو ضعف الاتصال. عادة ما تعني مقاومة العزل المنخفضة أن الأقطاب الموجبة والسالبة قصيرة الدائرة على الأرض.

سبب الخطأ:

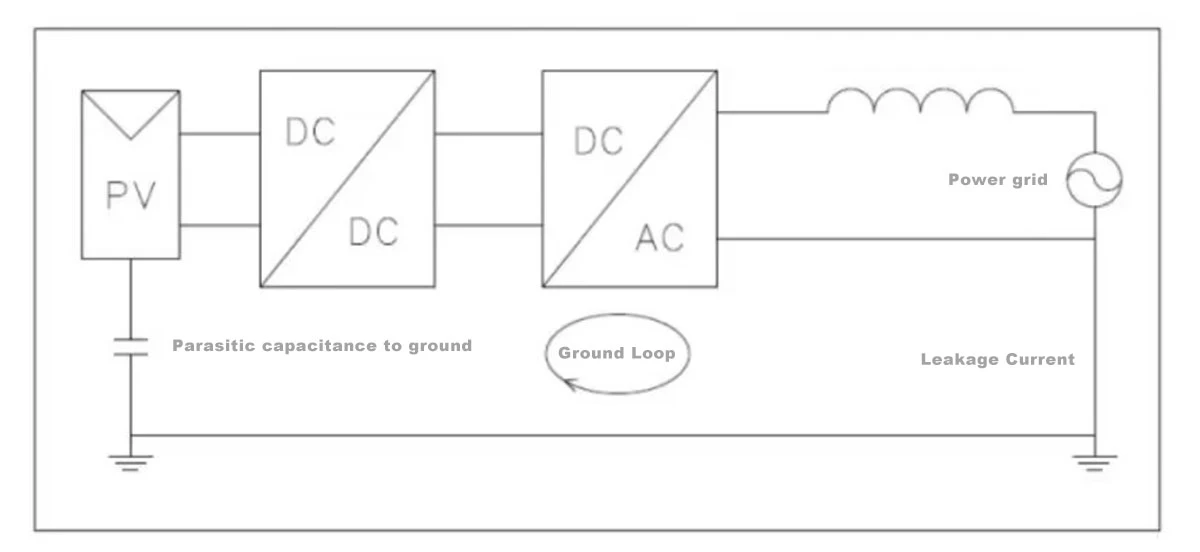

تكتشف وحدة الكشف عن تسرب تيار العاكس أن تيار التسرب كبير جدًا. لحماية السلامة الشخصية، يتوقف عن العمل ويبلغ عن معلومات الخطأ.

1. افصل مدخل الطاقة الكهروضوئية، وأعد تشغيل الجهاز، ولاحظ ما إذا كان يمكن للجهاز العودة إلى وضعه الطبيعي.

2. تحقق مما إذا كان السلك الأرضي للتيار المتردد متصلاً بالسلك المباشر، وقم بقياس ما إذا كان الجهد بين السلك الأرضي والسلك المباشر طبيعيًا، أو استخدم كاشف تيار التسرب للكشف.

3. إذا لم يكن هناك اتصال بين السلك الأرضي والسلك الحي، فمن المحتمل أن الجهاز يتسرب من الكهرباء، وتحتاج إلى الاتصال بالشركة المصنعة للمعالجة.

سبب الخطأ:

يوجد عدد كبير جدًا من المكونات المتصلة بالسلسلة في سلسلة كهروضوئية واحدة، مما يتسبب في تجاوز الجهد الكهربي للحد الأعلى للجهد الكهروضوئي للعاكس

حل:

تحقق من معلمات العاكس، وحدد نطاق إدخال جهد التيار المستمر، ثم قم بقياس ما إذا كان جهد الدائرة المفتوحة للسلسلة ضمن النطاق المسموح به للعاكس. إذا تجاوز النطاق المسموح به، قم بتقليل عدد المكونات المتصلة بالسلسلة في السلسلة.

وبالمثل، إذا تم الإبلاغ عن أن الجهد الكهروضوئي منخفض جدًا، فتحقق مما إذا كان عدد المكونات المتصلة بالسلسلة صغيرًا جدًا، أو أن الأقطاب الموجبة والسالبة للسلسلة معكوسة، أو أن الأطراف مفككة وأن الاتصال ضعيف، أو أن السلسلة مكسورة.

سبب الخلل

1. لا يوجد مدخل DC أو أن مصدر الطاقة المساعد معيب. يتم تشغيل شاشة LCD العاكسة بواسطة التيار المستمر، ولا يمكن أن يصل جهد المكون إلى جهد بدء تشغيل العاكس.

2. يتم توصيل محطة الإدخال الكهروضوئية في الاتجاه المعاكس. تحتوي المحطة الكهروضوئية على أقطاب موجبة وسالبة، والتي يجب أن تتوافق مع بعضها البعض ولا يمكن توصيلها بشكل عكسي مع سلاسل أخرى.

3. مفتاح التيار المستمر غير مغلق.

4. تعطل أحد المكونات، مما تسبب في فشل السلاسل الأخرى في العمل.

حل:

1. استخدم نطاق الجهد للمقياس المتعدد لقياس جهد دخل التيار المستمر للعاكس. عندما يكون الجهد طبيعيًا، يكون الجهد الإجمالي هو مجموع جهود كل مكون.

2. إذا لم يكن هناك جهد كهربائي، فتحقق من مفتاح التيار المستمر والكتل الطرفية وموصلات الكابلات والمكونات وما إلى ذلك بالتناوب لمعرفة ما إذا كانت طبيعية.

سبب الخطأ:

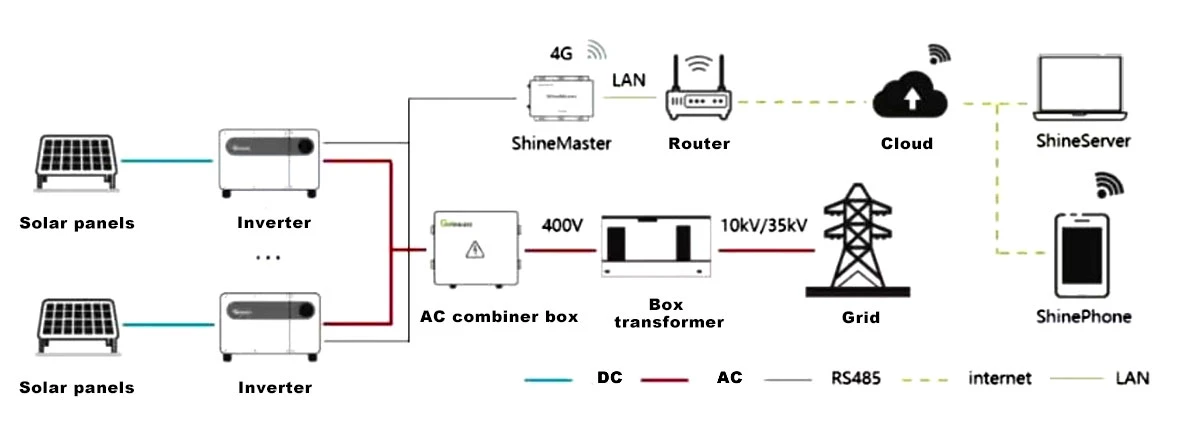

المجمع والعاكس لا يتواصلان. لا يتم تشغيل المجمع ؛ مشكلة في إشارة موضع التثبيت؛ السبب الداخلي للمجمع.

حل:

1. تحقق مما إذا كانت واجهة الاتصال بين المجمع والعاكس طبيعية، ولاحظ ضوء مؤشر الاتصال؛

2. تحقق من قوة الإشارة المحلية. إذا كانت الإشارة ضعيفة، مطلوب هوائي معزز؛

3. قم بمسح الرقم التسلسلي الصحيح للمجمع؛

4. إذا لم يكن هناك استجابة اتصال من المجمع عندما لا تكون هناك مشكلة في الظروف الخارجية، فيمكن اعتبار أن المجمع لديه خطأ داخلي.

ما سبق يحلل المشاكل النموذجية للعاكسات في المشاريع الكهروضوئية ويعطي بعض الاقتراحات، مع التركيز على فهم أسباب وطرق علاج المشاكل النموذجية. وفي الوقت نفسه، في الصيانة اليومية لمحطات الطاقة، تعتبر تدابير حماية السلامة المثالية والتشغيل والصيانة الجيدة الموحدة هي أيضًا المفتاح لضمان فوائد محطات الطاقة.
